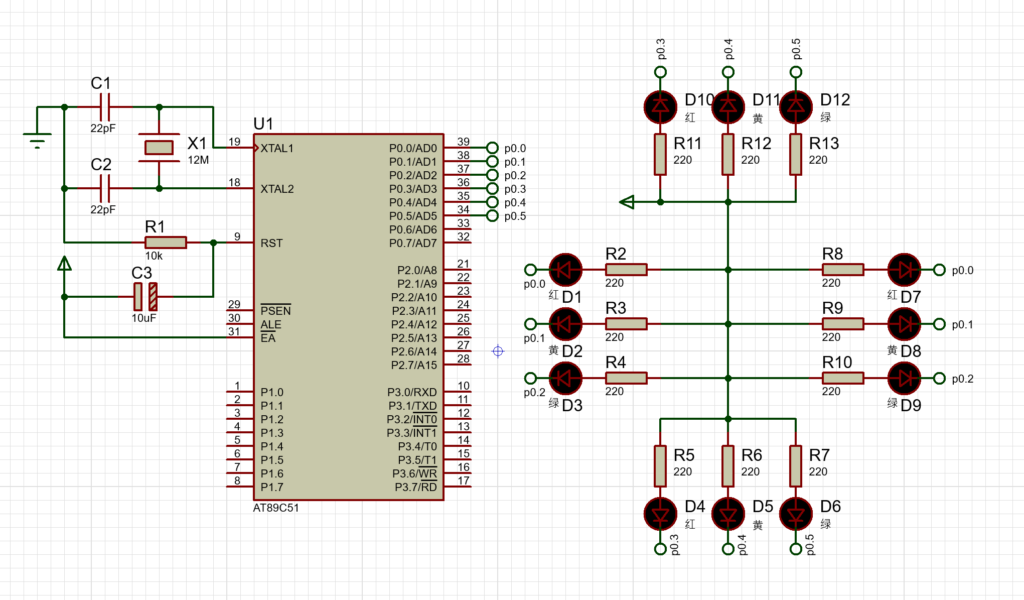

本文以LED模拟交通灯为例子，在Protues上进行PCB的绘制，下图1-1为LED模拟交通灯的原理图
（注意：本文只适合第一次使用Protues的新手作为参考使用，其中一些设计规范本文将不体现）
（注意：本文只针对第一次接触Protues软件的新手来作为参考）
下图1-2为LED模拟交通灯的所需元件表

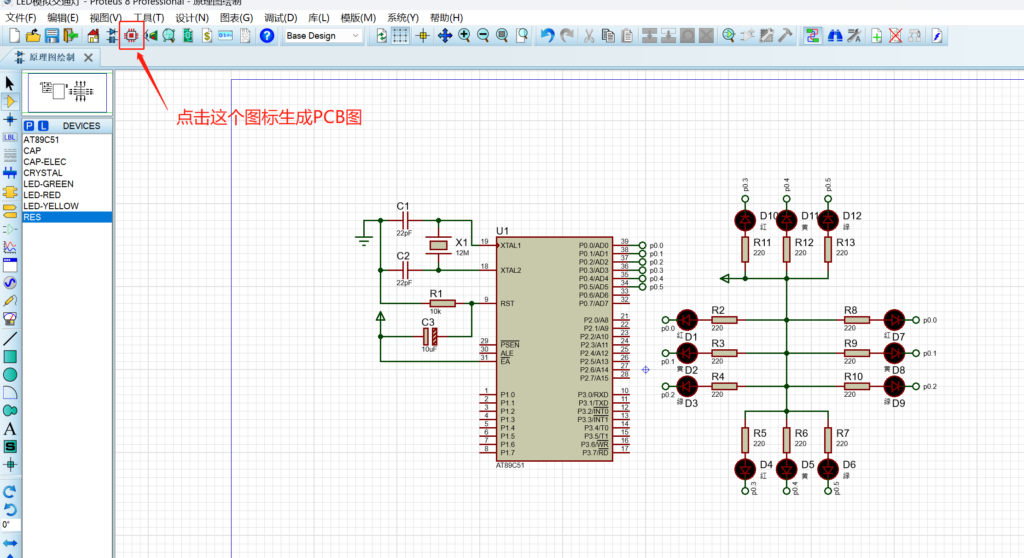

当我们绘制好原理图的时候，点PCB设计的图标如下图所示：
生成如下图界面则代表PCB工程创建完毕，接下来我们进行下一步：

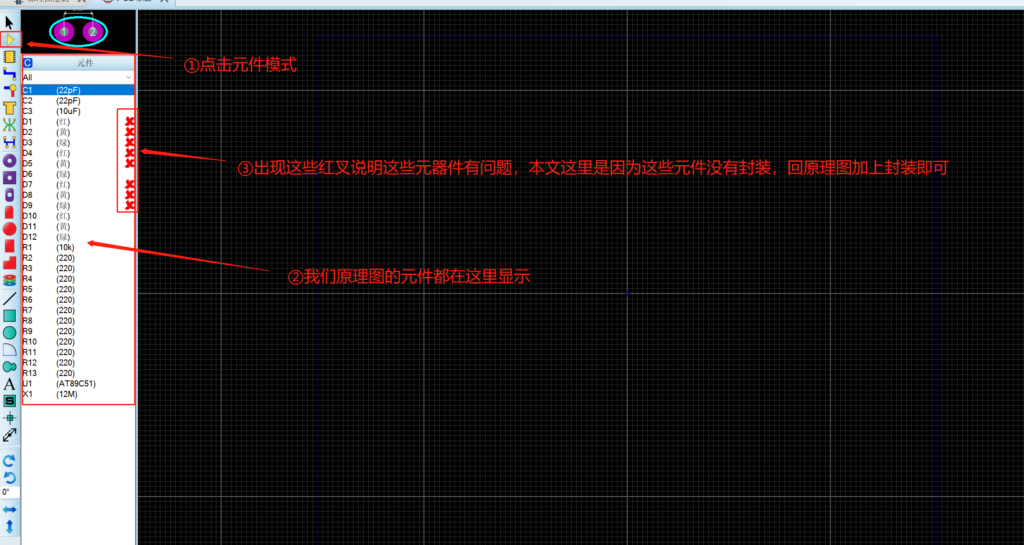

首先我们点击右边的元件模式，进入元件清单，可以看到我们原理图中所用到的所有元器件，在元器件界面可以看到有几个元件上面有X的标准，那是因为选取LED这个元件的时候，我们没有添加封装，我们回到原理图中点击元件加上封装即可。

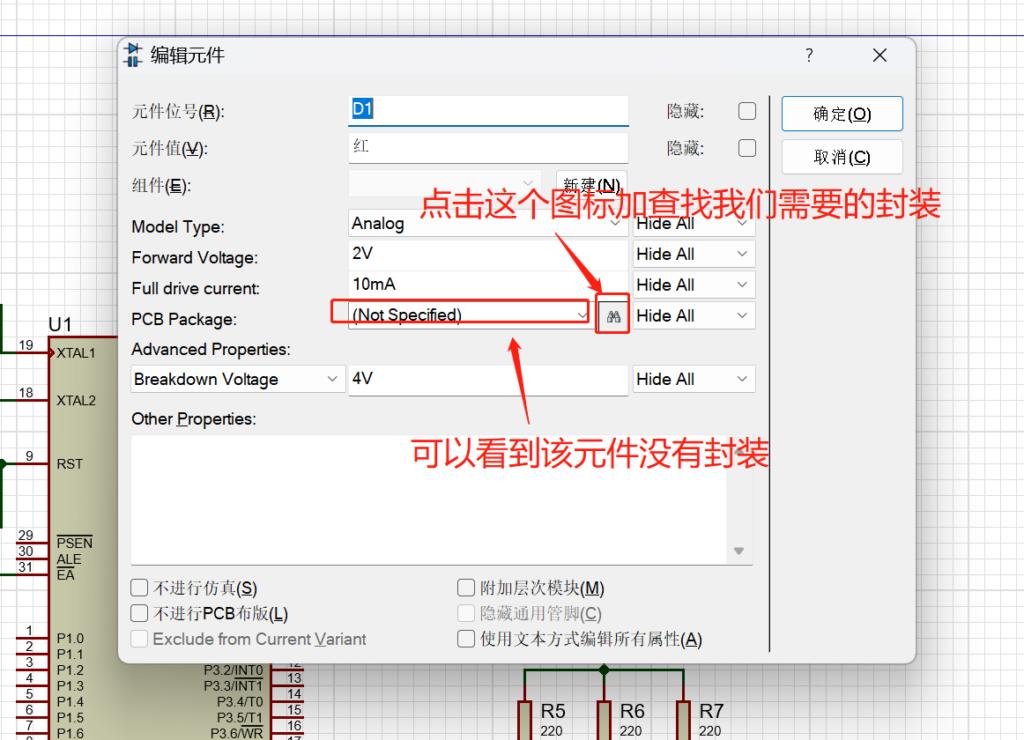

回到原理图中双击元件进入编辑元件界面，可以看到我们没有这个元件没有封装，我们点击旁边的小望远镜图标进行查找我们所需要的封装

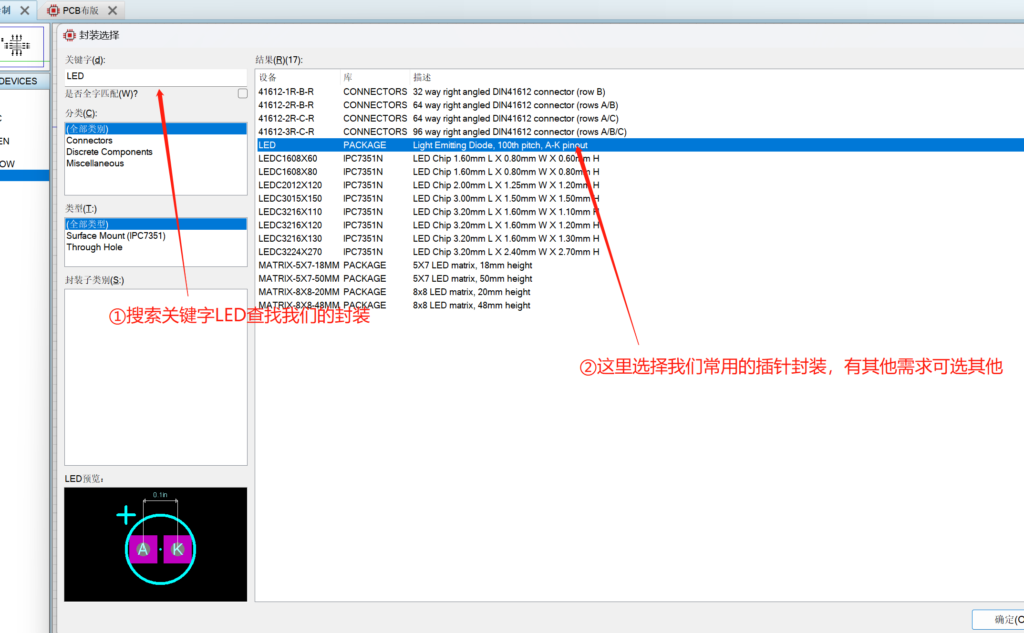

操作基本和原理图元件的选择操作一样，搜索LED的封装，我们这里选用常用的插针封装，如果有其他要求可以自行选择，点击确定，就添加成功。其他原件操作一样，将缺少封装的引脚进行补齐

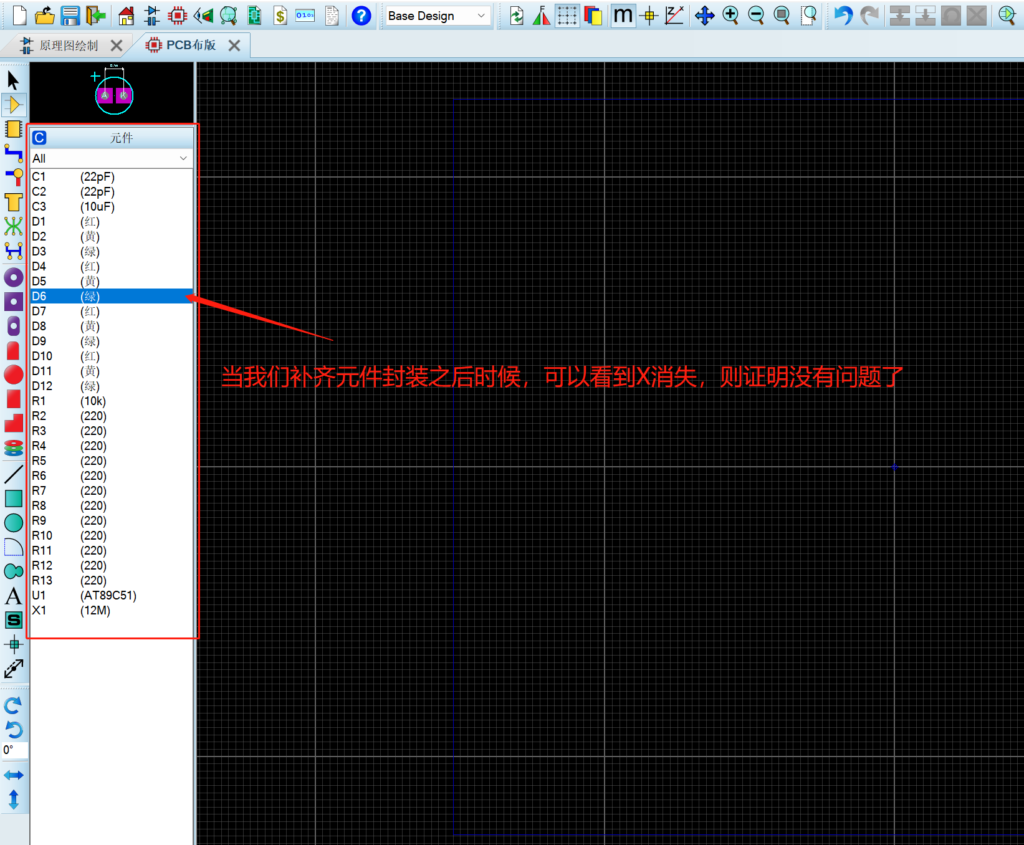

当我们补齐元件的封装后可以看到元件后面的红X消失，则说明我们所以的元件都没有问题了，我们可以接着下一步

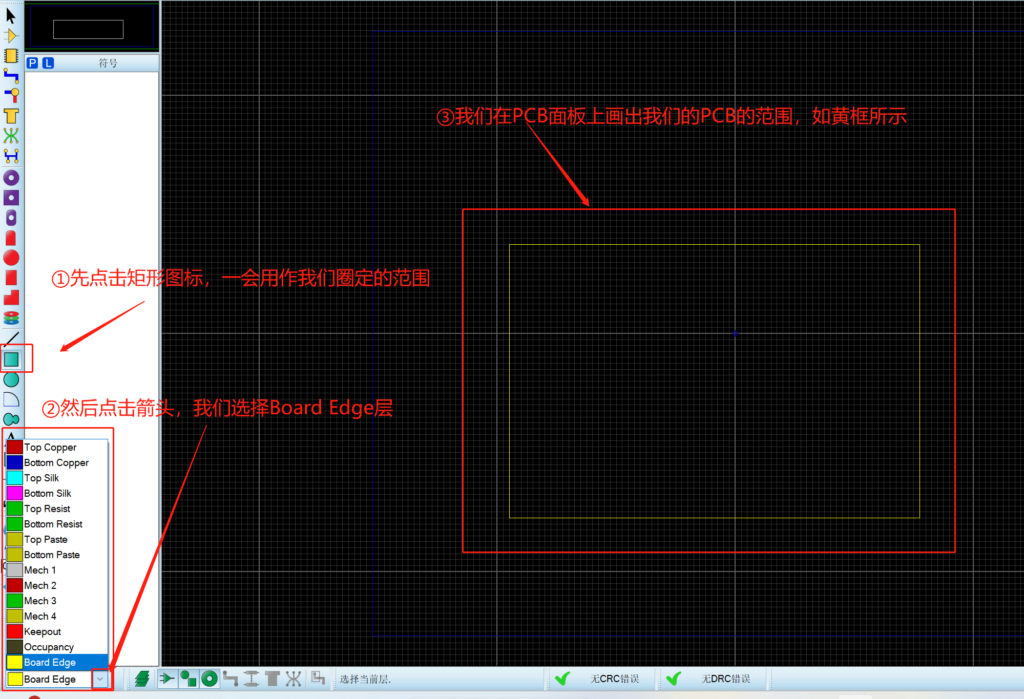

在进行布局元器件期间我们需要先进行一个范围的选定，如果不进行范围选定，软件会无法定位我们的PCB大小，先点击矩形图标，然后去左下角选择Board Edge 层，这是边距层，所有元器件和线无法超出指定的范围，随即在PCB上画出我们的PCB板子的大小。

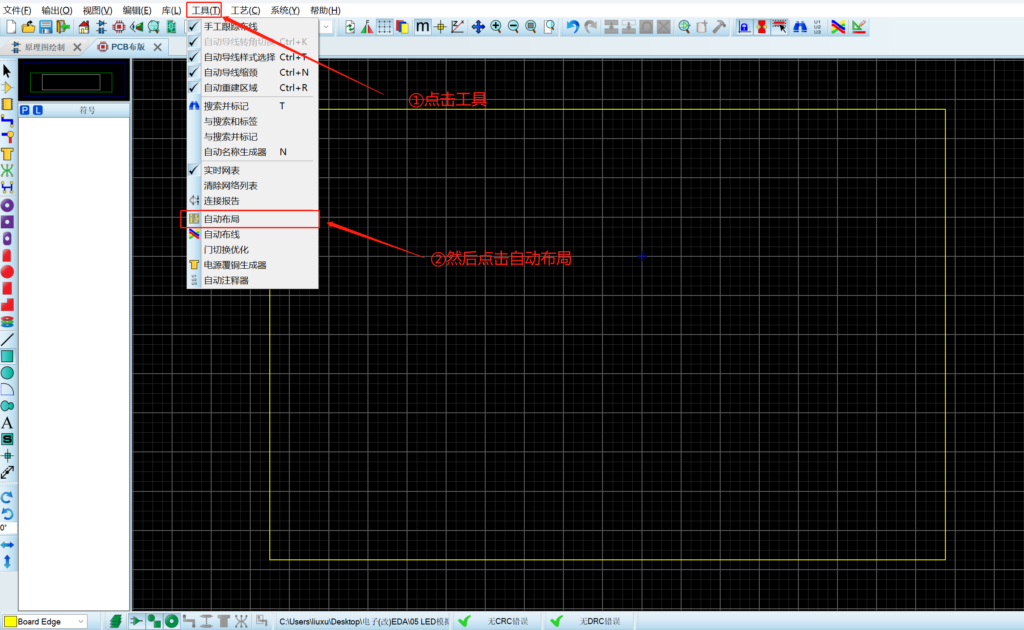

我们接下来进行自动布局、自动布线的操作，注意这个只适合新手操作，标准的规范还是需要手动布局和手动布线，这里只做展示作用。我们先点击工具栏，再点击自动布局。

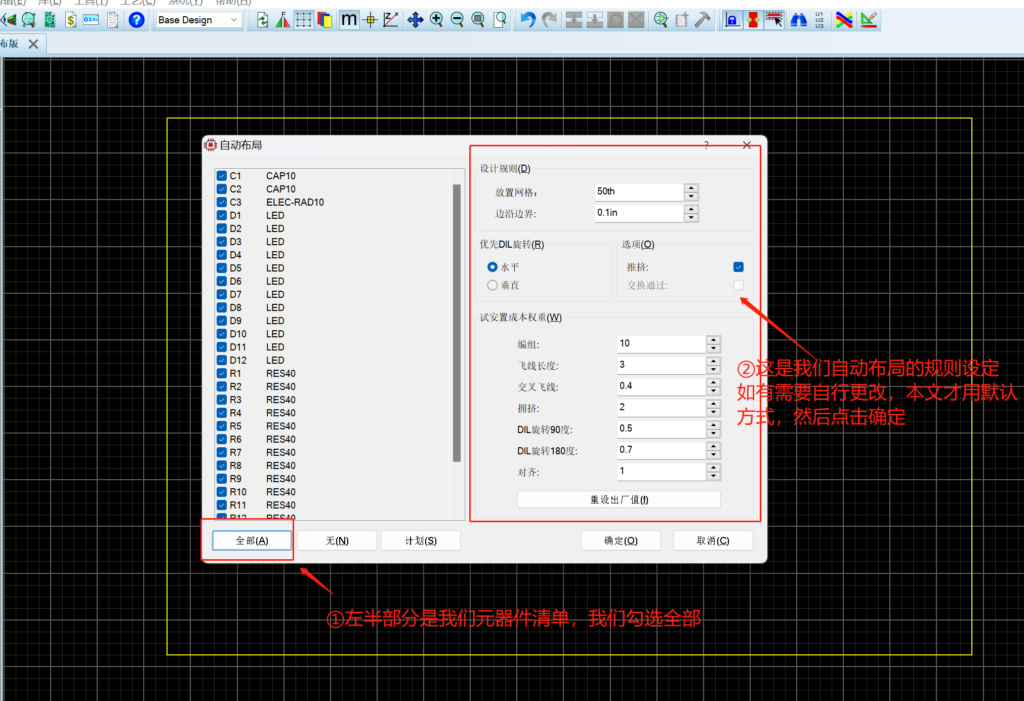

我们进入自动布局的界面，我们点击全部把所有元件都勾选上，右边是我们的设计规则，本文采用默认方式，如有需求可以自行更改

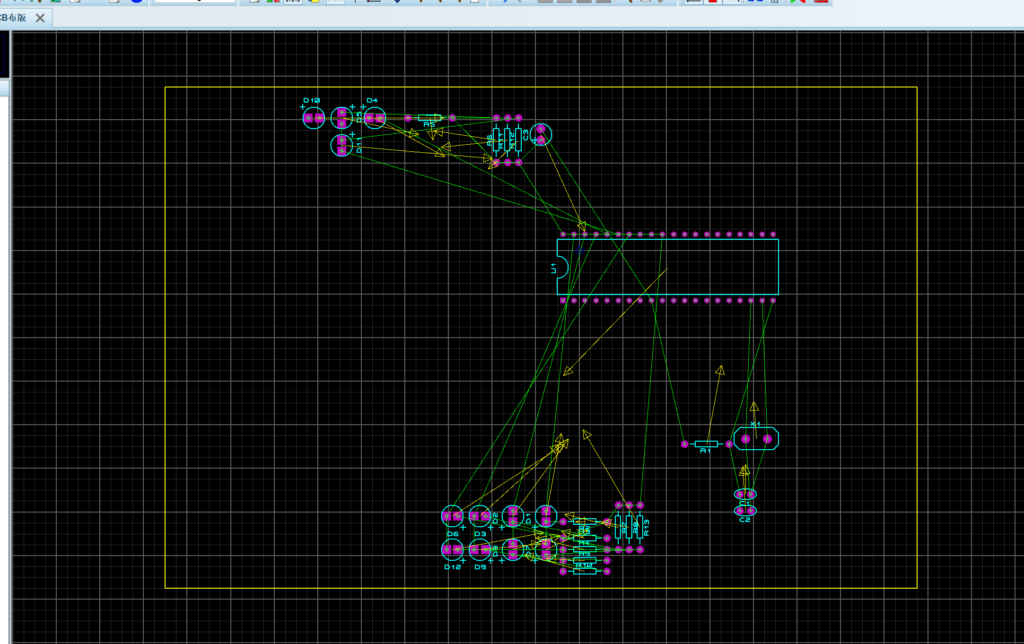

下面的图片则是软件给我们自动生成的元器件布局位置，我们会发现自动生成的布局会十分的不合理，我们可以调整规则或自己手动再更改一下位置（本文就不该位置了，主要作为演示用）

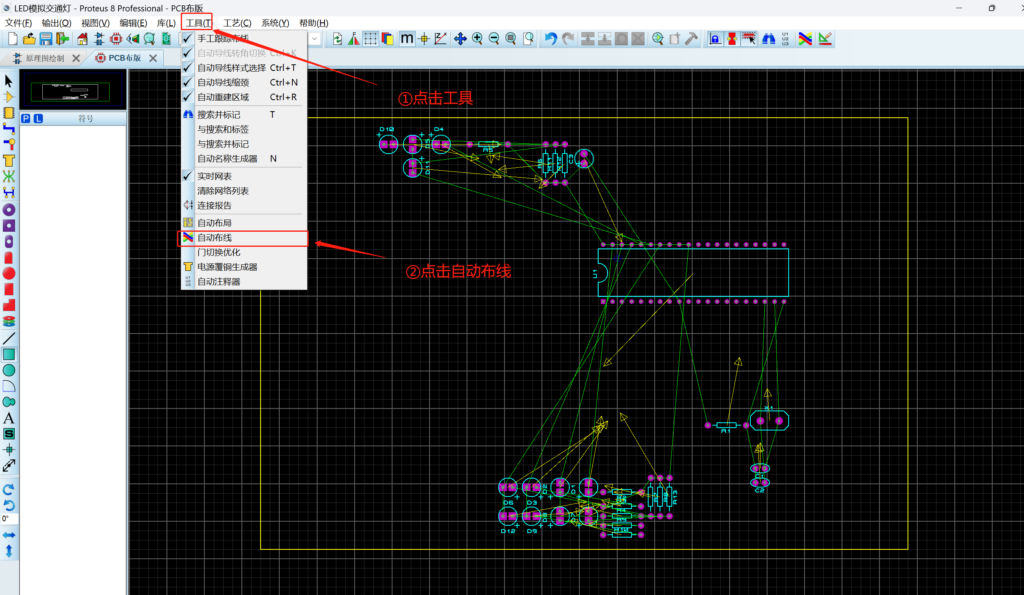

然后我们进行自动布线的操作

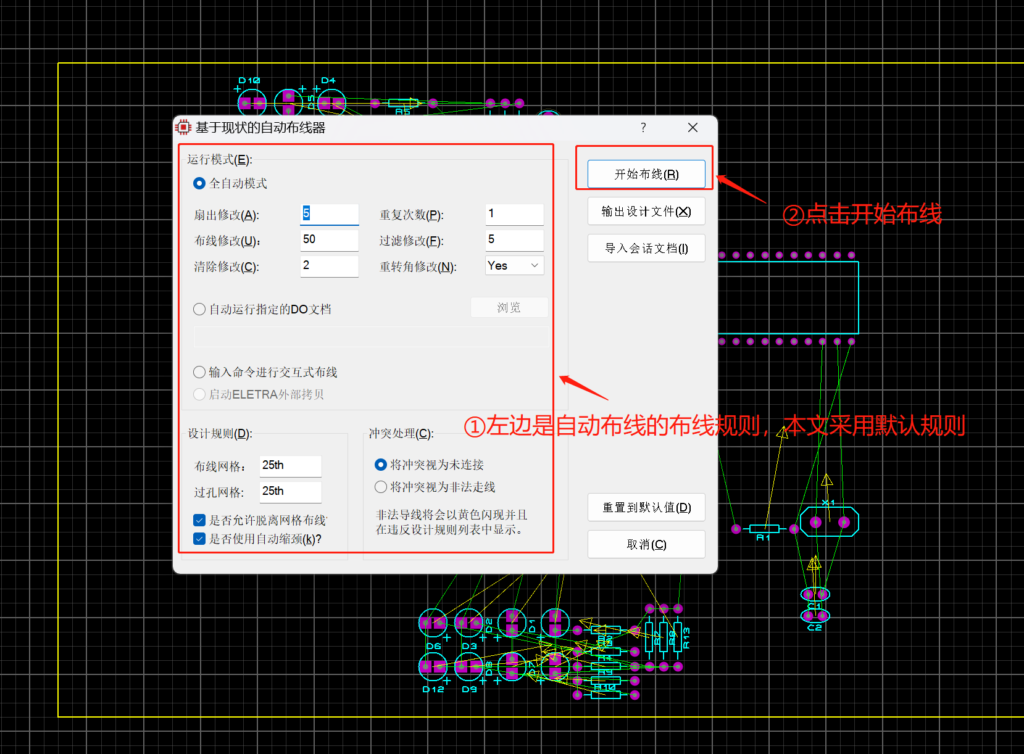

进入自动布线规则的界面，进入左边布线规则，本文采用默认规则，如有需求更改自行更改，点击开始布线

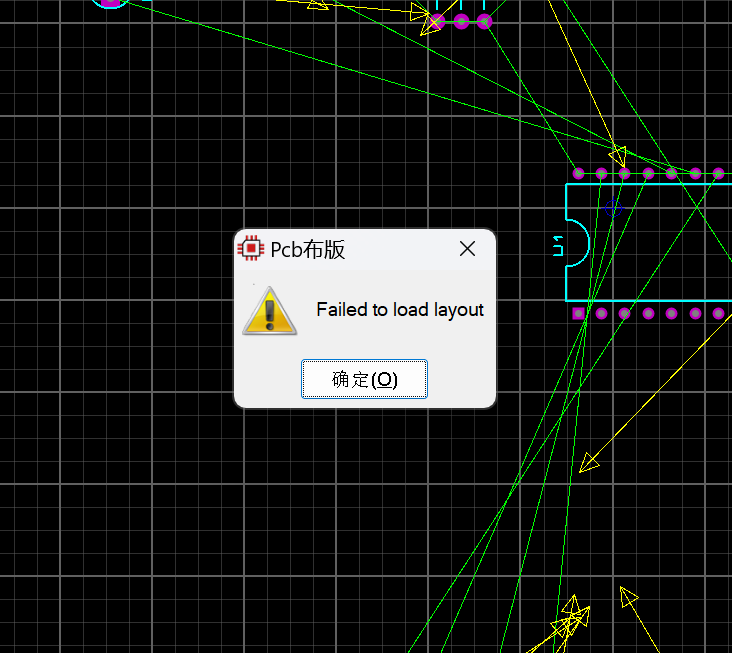

出现下面的错误是因为我们的工程名称是中文名，我们需要英文名字及英文路径,更改完成后，重新点击布线

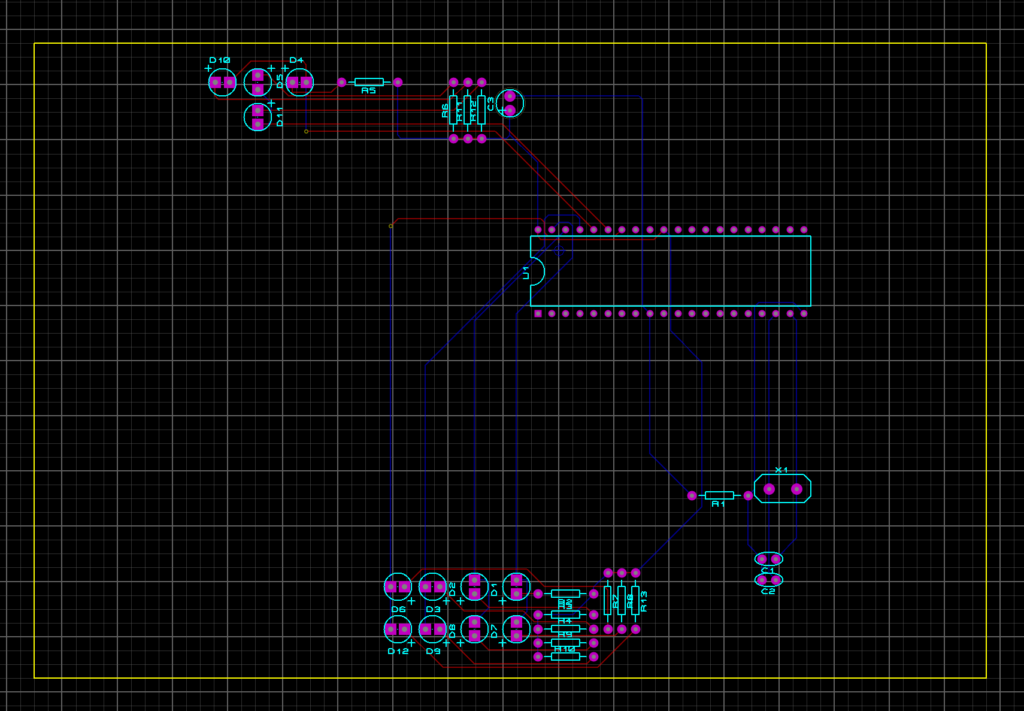

下面是自动布线完成后的图片，这次就是我们自动布线完成的项目
